RIP

Routing Information Protocol (RIP) adalah sebuah protokol routing dinamis yang digunakan dalam jaringan LAN (Local Area Network) dan WAN (Wide Area Network). Oleh karena itu protokol ini diklasifikasikan sebagai Interior Gateway Protocol (IGP). Protokol ini menggunakan algoritma Distance-Vector Routing. Pertama kali didefinisikan dalam RFC 1058 (1988). Protokol ini telah dikembangkan beberapa kali, sehingga terciptalah RIP Versi 2 (RFC 2453). Kedua versi ini masih digunakan sampai sekarang, meskipun begitu secara teknis mereka telah dianggap usang oleh teknik-teknik yang lebih maju, seperti Open Shortest Path First (OSPF) dan protokol OSI IS-IS. RIP juga telah diadaptasi untuk digunakan dalam jaringan IPv6, yang dikenal sebagai standar RIPng (RIP Next Generation / RIP generasi berikutnya), yang diterbitkan dalam RFC 2080 (1997).

Langkah kerja :

Topology

Konfigurasi RIP pada R1. Ketikan syntax dibawah ini :

Password:

cisco

R1>enable

Password: class

R1#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

R1(config)#router rip

R1(config-router)#network 192.168.1.0

R1(config-router)#network 192.168.2.0

R1(config-router)#end

R1#

%SYS-5-CONFIG_I: Configured from console by console

R1#copy run start

Destination filename [startup-config]?

Building configuration...

[OK]

Konfigurasi RIP pada R2. Ketikan syntax dibawah ini :

Password:

cisco

R2>enable

R2#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

R2(config)#router rip

R2(config-router)#network 192.168.2.0

R2(config-router)#network 192.168.3.0

R2(config-router)#network 192.168.4.0

R2(config-router)#end

R2#

%SYS-5-CONFIG_I: Configured from console by console

R2#copy run start

Destination filename [startup-config]?

Building configuration...

[OK]

Konfigurasi RIP pada R3. Ketikan syntax dibawah ini :

Password:

cisco

R3>enable

Password: class

R3#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

R3(config)#router rip

R3(config-router)#network 192.168.4.0

R3(config-router)#network 192.168.5.0

R3(config-router)#end

R3#

%SYS-5-CONFIG_I: Configured from console by console

R3#copy run start

Destination filename [startup-config]?

Building configuration...

[OK]

R1#show ip route

Apabila hasilnya seperti gambar dibawah ini, maka Skenario RIP A telah selesai dikerjakan dengan baik.

R2#show ip route

Apabila hasilnya seperti gambar dibawah ini, maka Skenario RIP A telah selesai dikerjakan dengan baik.

R3#show ip route

Apabila hasilnya seperti gambar dibawah ini, maka Skenario RIP A telah selesai dikerjakan dengan baik.

Skenario RIP B :

Download Skenario RIP B disini, lalu buka file tersebut.

Konfigurasi ip address pada R1. Ketikan syntax dibawah ini :

R1#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

R1(config)#interface serial 0/0/0

R1(config-if)#ip address 172.30.2.1 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#end

R1#

%SYS-5-CONFIG_I: Configured from console by console

R1#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

R1(config)#interface fastethernet 0/0

R1(config-if)#ip address 172.30.1.1 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#end

R1#

%SYS-5-CONFIG_I: Configured from console by console

R1#copy run start

Destination filename [startup-config]?

Building configuration...

[OK]

Konfigurasi ip address pada R2. Ketikan syntax dibawah ini :

R2#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

R2(config)#interface fastethernet 0/0

R2(config-if)#ip address 172.30.3.1 255.255.255.0

R2(config-if)#no shutdown

R2(config-if)#exit

R2(config)#interface serial 0/0/0

R2(config-if)#ip address 172.30.2.2 255.255.255.0

R2(config-if)#no shutdown

R2(config-if)#exit

R2(config)#interface serial 0/0/1

R2(config-if)#ip address 192.168.4.9 255.255.255.252

R2(config-if)#no shutdown

R2(config-if)#end

R2#

%SYS-5-CONFIG_I: Configured from console by console

Konfigurasi ip address pada R3. Ketikan syntax dibawah ini :

R3#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

R3(config)#interface fastethernet 0/0

R3(config-if)#ip address 192.168.5.1 255.255.255.0

R3(config-if)#no shutdown

R3(config-if)#exit

R3(config)#interface serial 0/0/1

R3(config-if)#ip address 192.168.4.10 255.255.255.252

R3(config-if)#no shutdown

R3(config-if)#end

R3#

%SYS-5-CONFIG_I: Configured from console by console

Ketikan syntax dibawah ini pada R1 :

R1#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

R1(config)#interface serial 0/0/0

R1(config-if)#ip address 172.30.2.1 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#end

R1#

%SYS-5-CONFIG_I: Configured from console by console

Hapus semua RIP pada semua router R1, R2 dan R3 dengan mengetikan syntax dibawah ini :

R1#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

R1(config)#no router rip

R1(config)#end

R1#

%SYS-5-CONFIG_I: Configured from console by console

Konfigurasi RIP pada R1. Ketikan syntax dibawah ini :

R1#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

R1(config)#router rip

R1(config-router)#network 172.30.0.0

R1(config-router)#passive-interface fastethernet 0/0

R1(config-router)#end

R1#

%SYS-5-CONFIG_I: Configured from console by console

R1#copy run start

Destination filename [startup-config]?

Building configuration...

[OK]

Konfigurasi RIP pada R2. Ketikan syntax dibawah ini :

R2#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

R2(config)#router rip

R2(config-router)#network 172.30.0.0

R2(config-router)#network 192.168.4.0

R2(config-router)#passive-interface fastethernet 0/0

R2(config-router)#end

R2#

%SYS-5-CONFIG_I: Configured from console by console

R2#copy run start

Destination filename [startup-config]?

Building configuration...

[OK]

Konfigurasi RIP pada R3. Ketikan syntax dibawah ini :

R3#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

R3(config)#router rip

R3(config-router)#network 192.168.4.0

R3(config-router)#network 192.168.5.0

R3(config-router)#passive-interface fastethernet 0/0

R3(config-router)#end

R3#

%SYS-5-CONFIG_I: Configured from console by console

R3#copy run start

Destination filename [startup-config]?

Building configuration...

[OK]

Pada R1 ketikan syntax dibawah ini :

R1#show ip protocols

Apabila hasilnya seperti gambar dibawah ini, maka Skenario B telah selesai dikerjakan dengan baik.

Skenario RIP C :

Download Skenario RIP C disini, lalu buka file tersebut.

Remove network 192.168.4.0 dari RIP pada R2, lalu konfigurasi default static route dengan mengetikan syntax dibawah ini :

R2>enable

Password:

R2#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

R2(config)#router rip

R2(config-router)#no network 192.168.4.0

R2(config-router)#exit

R2(config)#ip route 0.0.0.0 0.0.0.0 serial 0/0/1

R2(config)#router rip

R2(config-router)#default-information originate

R2(config-router)#end

R2#

%SYS-5-CONFIG_I: Configured from console by console

Remove RIP pada R3, lalu konfigurasi static route dengan mengetikan syntax dibawah ini :

R3>enable

Password:

R3#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

R3(config)#no router rip

R3(config)#ip route 172.30.0.0 255.255.252.0 serial 0/0/1

R3(config)#end

R3#

%SYS-5-CONFIG_I: Configured from console by console

Ketikan syntax dibawah ini pada R2 :

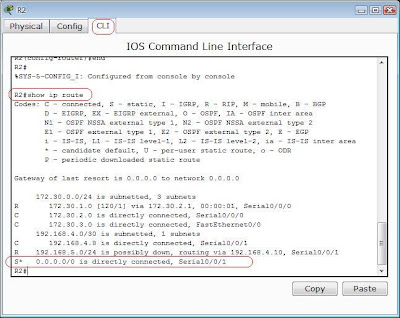

R2#show ip route

Apabila hasilnya seperti gambar dibawah ini, maka Skenario B telah selesai dikerjakan dengan baik.

Ketikan syntax dibawah ini pada R1 :

R1#show ip route

Apabila hasilnya seperti gambar dibawah ini, maka Skenario B telah selesai dikerjakan dengan baik.

Hasil

Untuk mengecek hasil percobaan diatas, kita akan melakukan ping. Jika hasil dari ping adalah “Reply” maka Praktikum yang telah dilakukan berjalan baik dan benar.

Ping dari PC1 ke PC2

Ping dari PC1 ke PC3
